Давно читал про диагностику ЭБУ на Volkswagen. Не вникал во все тонкости, и мне казалось, что это что-то заоблачное, что надо куда-то ехать к специально обученным людям, которые присоединят к твоей машине чудо-шнурок, который будет считывать туеву хучу ошибок)

Как оказалось, всё проще. Ошибки можно считывать с помощью простого светодиода и так называемых блинк-кодов. Это простейшая процедура, на которую мне потребовалось каких-то 15 минут своего драгоценного времени.

В Интернете предостаточно информации, но я воспроизведу свой опыт у себя в БЖ, авось кого-нибудь заинтересует случайно)

Чтобы соорудить приблуду для диагностики (назовём её VAG-COM v 1.1=), нам потребуется:
1. светодиод 12 V ();
2. кусочек обычного провода длиной где-то 10 см. (нашёл в гараже).

У B3 есть диагностические разъёмы, которые могут располагаться в разных местах автомобиля. У меня они находятся под кожухом рычага КПП.

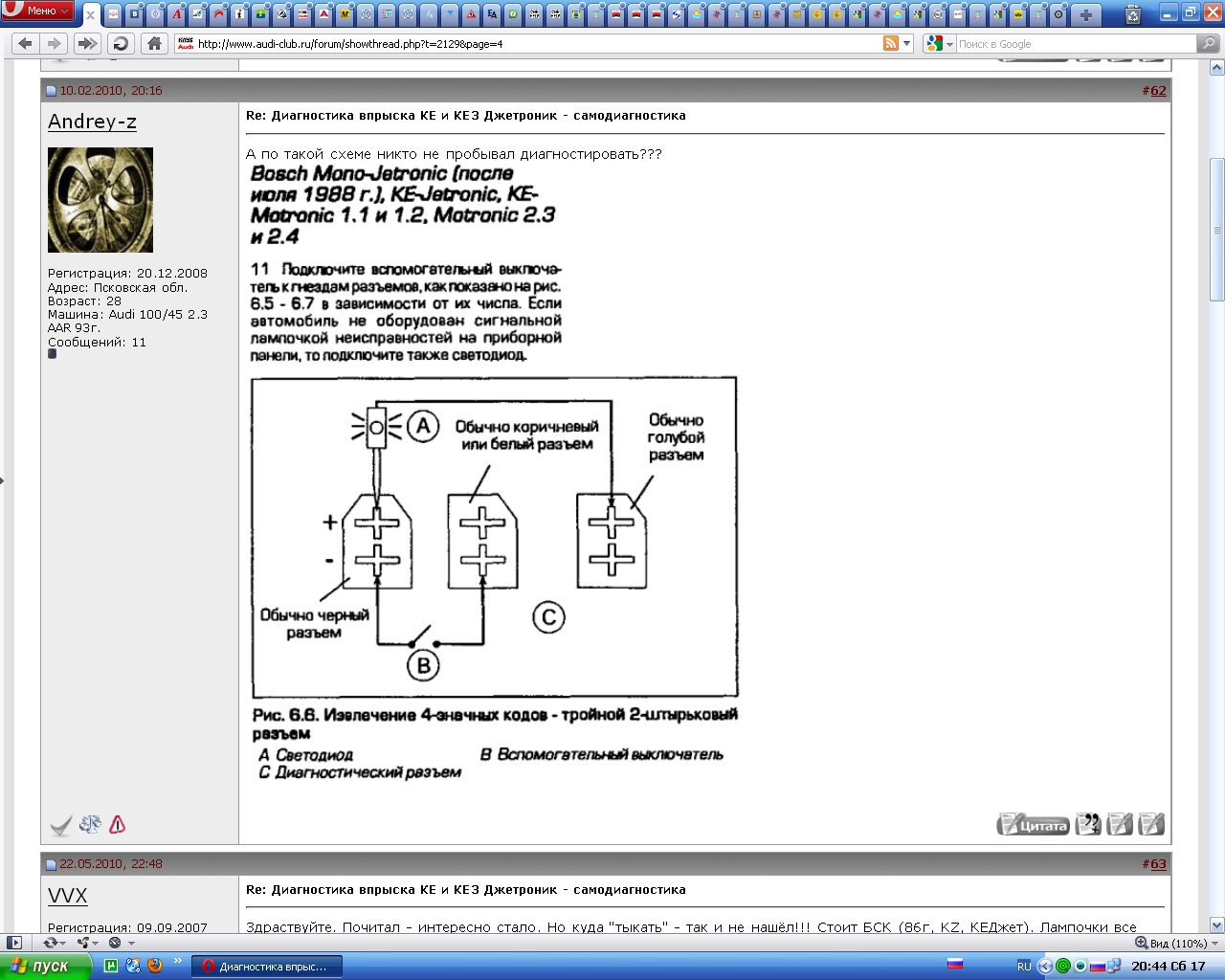

Попытаюсь объяснить принцип диагностики на пальцах, для таких же нубов в электрике и электронике, как и я=) (схема прилагается):


1. прогреваем двигатель, затем глушим автомобиль;
2. снимаем кожух рычага КПП, находим там 2 разъёма: чёрный и коричневый;
3. к верхнему контакту чёрного разъёма подключаем плюс светодиода (длинная ножка);
4. к нижнему контакту коричневого разъёма подключаем минус светодиода (короткая ножка);
5. к нижнему контакту чёрного разъёма подключаем кусочек провода (второй конец никуда пока не подключаем);
6. включаем зажигание, светодиод загорается, это значит, что всё подключено правильно;
7. запускаем двигатель, светодиод тухнет;
8. на 3-5 секунд соединяем не подключенный конец провода с ножкой-минусом светодиода, затем разъединяем;
9. светодиод загорается на 2-3 секунды ("пилот-сигнал", означающий, что считывание ошибок началось);
10. затем светодиод начинает передавать код ошибки: сигналы идут по 4 группы, в каждой из которых может быть от 1 до 4 вспышек; эти группы разделяются секундной паузой, затем опять следует "пилот-сигнал"; далее код той же ошибки повторяется автоматически;
11. чтобы перейти к считыванию следующей ошибки, нужно опять замкнуть провод на минус светодиода;
12. считывание надо проводить до тех пор, пока не появится код 0-0-0-0 или 4-4-4-4, что будет говорить об окончании диагностики;
13. глушим двигатель.

Вот коды ошибок ЭБУ "Mono-Jetronic":
1-1-1-1 Электронный блок управления;
2-1-2-1 Выключатель дроссельной заслонки;
2-1-2-2 Датчик частоты вращения коленвала;
2-2-1-2 Датчик положения дроссельной заслонки;
2-3-1-2 Термодатчик охлаждающей жидкости;
2-3-2-2 Термодатчик воздушного потока;
2-3-4-1 Предел регулирования по лямбда-зонду;
2-3-4-2 Лямбда-зонд;
2-3-4-3 Напряжение лямбда-зонда;
4-4-4-4 Отсутствие ошибок в ЭБУ;
0-0-0-0 Конец индикации кода ошибки.

Много ошибок мне считать не удалось, т.к. при первом же коде я увидел вожделенное значение 4-4-4-4, говорящее о том, что ошибок нет (тьфу х3=).

После диагностики можно как-то сбрасывать ошибки, но я не стал даже в это вникать, т.к. сбрасывать мне было нечего) Вот такой вот VAG-COM у меня получился: быстро, просто и бюджетно)

UPDATE: Сброс ошибок после диагностики vw.
1. Выключить зажигание.
2. Соединить проводом с "массой" вывод колодки красного цвета или желто-черный провод разъема катушки зажигания.
3. Включить зажигание.
4. Через 5 секунд отсоединить провод от массы.

Ещё, начитавшись форумов, заинтересовался сооружением постоянно действующей приспособы для диагностки. Для этого необходимо собрать такую же схему, всё надёжно подключить, но вместо того, чтобы замыкать и размыкать провод вручную, вставить в схему выключатель. Диод можно вывести на приборку, а выключатель в любое удобное место. Таким образом, диагностикой ошибок можно будет воспользоваться в любое удобное время без лишних усилий. Как-нибудь, возможно, заморочусь этим.

Спасибо за внимание! Если что непонятно, спрашивайте) Буду рад помочь)

Автор: Razdolbai
