Достаточно часто при строительстве объектов возникает необходимость снижения сроков проведения монтажных кровельных работ. В таких случаях уместно использование сэндвич-панелей. Они позволяют за один техпроцесс монтировать кровельный материал и утеплитель, которые были выполнены в виде единой плиты со стандартными размерами в заводских условиях. От монтажника требуется только правильно их установить с соблюдением технологии.

Конструктивные особенности панелей

Кровля из сэндвич-панелей представляет собой слоистую структуру, в которой установлены все изоляционные материалы. С двух сторон панели установлена тонколистовая профильная сталь, покрытая защитным слоем, а между ними находится утеплитель: пенополистирол либо минвата. Сталь защищена оцинковкой или декоративным полимерным покрытием. В некоторых случаях производители стараются максимально защитить панели и наносят ещё и слой, обеспечивающий стойкость к агрессивным средам.

Кровля из сэндвич-панелейРисунок 1. Структура сэндвич-панели.

Верхний слой стали имеет высоту профиля 40 мм, а нижний — 1,5 мм. Толщина стали составляет до 3 мм, что обеспечивает одновременную прочность и лёгкость конструкции. Средний вес панели составляет около 40 кг/м².

По форме панели обычно имеют трапецеидальную форму, которая позволяет выдерживать значительные нагрузки без деформаций, в том числе снежные и ледяные покровы. Соединение производится на специальные замки, обеспечивающие высокую степень прочности и герметичности. Размеры по ширине составляют 1 м, а в длину — до 16 м. Толщина варьируется в зависимости от теплоизоляционного слоя (4-16 см).

Определяем уклон скатов кровли

Уклон кровли из сэндвич-панелей полностью определяет срок эксплуатации крыши, так как он должен не только выдерживать нагрузки осадков, а и эффективно их отводить. Если наклона недостаточно, то вода будет задерживаться и застаиваться на крыше, негативно влияя на стыки, особенно в зимний период, когда возможны случаи промерзания герметизации и рост риски его повреждения. Поэтому при выборе угла учитывают особенности климата.

Если климат засушливый, то в таком случае можно выполнять наклон минимальный. Преимуществом такого решения будет минимальный расход материала, а также отсутствие необходимости применения дополнительных креплений к несущим конструкциям.

Согласно действующего СНиП минимальный уклон кровли из сэндвич-панелей составляет всего 5°. Однако при этом нужно выполнить укладку без стыков по длине ската, не выполнять монтаж кровельных конструкций, например, мансардных окон или дымоходов, которые будут создавать препятствие для стока воды. Поэтому на практике обычно делают наклон не менее 7°.

В засушливых регионах уклон скатов делают до 25°, а в остальных — от 26° до 40°. В редких случаях выполняют более крутые углы наклона, но их монтаж существенно усложнён из-за необходимости установки дополнительных креплений и упоров для предотвращения сползания панелей. При этом рекомендованная длина плит должна составлять до 10 м, чтобы упростить их подъём без повреждений и деформаций.

Проектирование крыши

Для правильного проектирования крыши необходимо подобрать угол наклона скатов, а затем составить эскиз или чертёж в определённом масштабе. Для этого нужно измерить периметр обвязки, выполнить чертёж, затем выбрать тип стропильной системы и её размеры. По чертежу определяют какую площадь нужно покрыть сэндвич-панелями и подбирают оптимальную их длину с учётом максимального удобства подъёма и крепления. Оптимальный вариант, если длины одной панели хватает на всю длину ската, так как в таком случае не потребуется выполнение их резки и количество отходов будет минимальным.

Основные нюансы проектирования следующие:

Прогоны должны быть размещены с высокой точностью плоскости. Ригели и столбы должны быть перпендикулярными. Расположение скатов подбирается таким, чтобы снизить ветровые нагрузки до минимума. Количество и надёжность опорных конструкций должны отвечать предполагаемым нагрузкам и иметь достаточный запас прочности. В зависимости от климата необходимо выбрать толщину утеплителя. Кровля из сэндвич-панелейРисунок 2. Всё готово для настила кровли.

Затем составляется карта монтажа, а также отдельно выполняются сложные узлы крыши. Фото кровли из сэндвич-панелей приведено на рисунке 1.

Как правильно резать панели?

Сэндвич-панели в любом случае придётся подгонять под необходимые размеры, так как на этапе проектирования удаётся учесть не все факторы. Поэтому для резания необходимо применять пилы с минимальным размером зубов, чтобы получить ровную кромку. Болгарки и другой электрический инструмент с абразивными покрытиями не годится, так как при резании возрастает температура металла и защитное покрытие разрушается. Срок эксплуатации из-за возможных процессов коррозии существенно сокращается.

Резание следует производить на ровном устойчивом месте, а не на крыше. Плёнку, защищающую панели, снимают только после того, как произведён монтаж. Если в панелях используются жестяные листы, то их рекомендуется резать ножницами по металлу. Всегда нужно прокладывать по шву полоску войлока или другой мягкой ткани, чтобы максимально защитить поверхность от царапин. Во время разрезания нужно в обязательном порядке удалять стружку для защиты панелей от возможных повреждений.

Как обеспечить безопасный подъём сэндвич-панелей на крышу?

Для того чтобы выполнить монтаж кровли из сэндвич-панелей необходимо выполнить правильный подъём их на крышу без повреждений. Обычно данная процедура требует применения специальных грузоподъёмных механизмов (например, струбцин для зажима с резиновыми подкладками и противовеса для поднятия) либо вакуумных присосок. Второй способ является наиболее оптимальным, так как он не повреждает покрытие. Однако для его осуществления потребуется снять защитную плёнку.

Кровля из сэндвич-панелейРисунок 3. Схематическое изображение способа крепления панели при подъёме. Кровля из сэндвич-панелейРисунок 4. Промышленная установка для подъёма панелей.

Процесс подъёма осуществляется по одной панели без допущения случаев накопления их на крыше. Присоединение панели к механизму подъёма осуществляют на весу, так как торцевой частью в месте замкового соединения их ставить на поверхность нельзя. При необходимости зацепления длинных панелей применяют установку креплений через каждые 3-4 метра. Дополнительно потребуется закрепление страховок от перегибов и падений.

Проведение монтажных работ

Технология кровли из сэндвич-панелей относительно проста, но требует особой аккуратности при проведении работ. Панели, которые поэтапно поднимают наверх, прикрепляют к бетонной, деревянной или стальной обрешётке на специальные крепления, рекомендованные производителем. Обычно это саморезы из углеродистой стали с головками под шестигранник, покрытые оцинковкой с длиной 12,5 см и диаметром 6 мм, а также имеющие наконечник в виде сверла. Поэтому специально подготавливать отверстия в панелях под крепления не нужно.

Панели укладывают вдоль скатов от отлива до конька крыши. Для хождения по кровельному материалу нужно одеть обувь с мягкой подошвой. Первая плита выставляется параллельно свесу.

Кровля из сэндвич-панелейРисунок 5. Схема укладки панелей.

Несмотря на простое устройство кровли из сэндвич-панелей, особое внимание стоит уделить технологии выполнения закрепления к прогонам. Для крепления панели на саморезы одевают шайбу и вворачивают в поверхность панели под прямым углом. При этом важно найти оптимальный вариант, когда шайба прижимается с достаточной силой, но не деформирует сэндвич-панель. Количество саморезов определяется углом наклона скатов и ветровыми нагрузками в конкретном регионе. Поэтому по данному вопросу рекомендуется проконсультироваться со специалистами.

Сначала фиксируют саморезом к прогону, идущим после конькового. Затем в краёв выполняется фиксация на три самореза к ещё трём прогонам, чтобы сэндвич-панель зафиксировать в двух направлениях и предотвратить её смещение. После этого приступают к окончательной фиксации.

Кровля из сэндвич-панелейРисунок 6. Схематическая последовательность стыковки двух панелей в ряду.

Вторая панель должна быть обрезана в месте нахлеста, покрыта герметиком и прикреплена к опоре и надёжно состыкована к первой. Крепление выполняют аналогичным образом. Для выполнения герметизации на стыке панелей применяют саморезы третьего типа, которые вкручивают с шагом в 40 см.

Кровля из сэндвич-панелейРисунок 7. Способ крепления панели к несущей балке. Кровля из сэндвич-панелейРисунок 8. Укладка панели вблизи конька.

Следующие панели монтируют последовательно вдоль скатов. Если ряд выложен, то приступают к следующему. Работы выполняют в такой же последовательности. Дополнительно фиксируют панели с первым рядом также через 20-30 см при помощи саморезов. Однако на панелях предварительно обрезают стальную обшивку на величину нахлёста с удалением утеплителя. На нижний слой стали наносят герметик силиконовый или бутилкаучуковый. Затем плотно прижимают и фиксируют панель в нужном положении. Примыкание сэндвич-панелей к кровле выполняется аналогично.

Когда все скаты выложены, то производится монтаж коньковой планки с заливкой монтажной пеной пространств между стыками двух скатов. После высыхания пены производится установка поверх панелей полиуретановой прокладки для обеспечения герметизации конька.

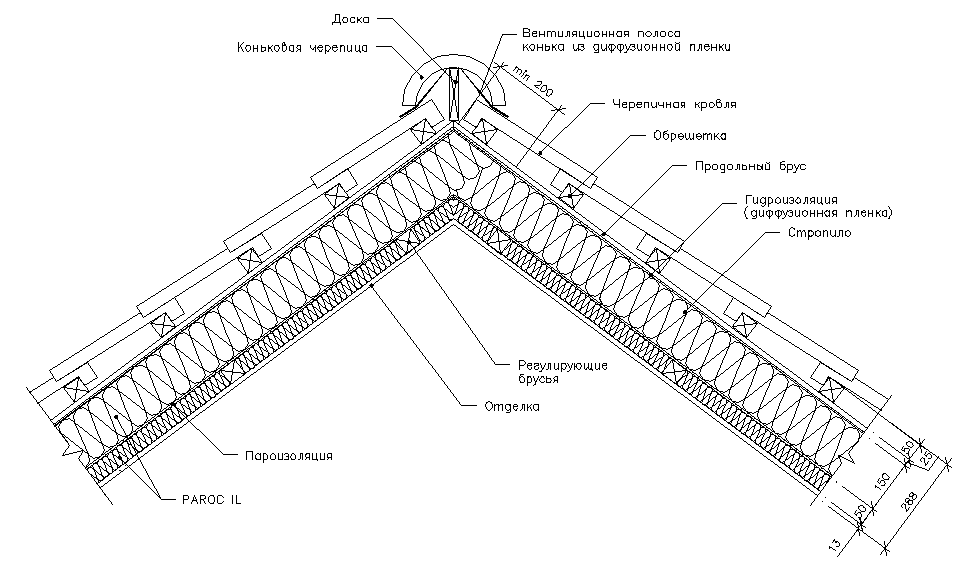

Кровля из сэндвич-панелейРисунок 9. Схема стыковки панелей на стыке вдоль конька крыши. Кровля из сэндвич-панелейРисунок 10. Монтаж конька крыши. Некоторые нюансы монтажа Узлы кровли из сэндвич-панелей необходимо тщательно уплотнять герметиком. Выступающие гребни должны быть плотно вставлены в соответствующие канавки замков соседних панелей. Плёнку следует снимать только в местах креплений и соединений до момента окончания работ. При резании панелей нужно каждый слой отрезать отдельно, так как они отличаются своими механическими свойствами. Заключение

Монтажные работы по установке сэндвич-панелей отличаются высокой скростью, однако требуют тщательного соблюдения технологий. Поэтому при отсутствии необходимого опыта стоит привлекать опытные бригады, так как повреждённые панели эксплуатировать или использовать в дальнейшем не получится.
