Универсальная плата управления кондиционером применяются для НЕ инверторных (on\off) сплит-систем, AC инверторных сплит-систем и управления фанкойлами.

У нас на складе имеются 11 видов универсальных модулей управления кондиционеров (сокращенно УМУК), используя которые можно заменить неисправный блок управления практически любой неинверторной сплит-системы.

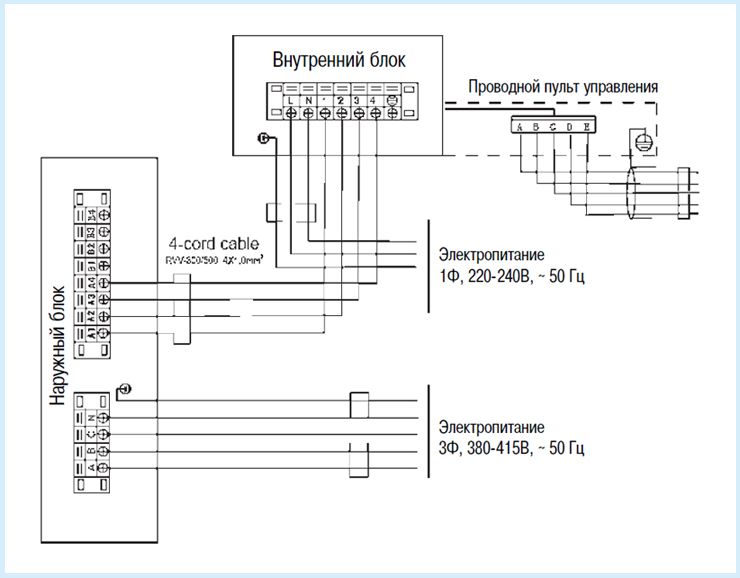

Возможно установить универсальные плата управления не только в настенные сплит-системы, но и в полупромышленные сплит-системы кассетного, канального, напольно-подпотолочного и колонного типа, а так-же в любых типах фанкойлов.

Предложение для сервисных компаний

Если у вас сплит-система настенного типа, то выбирайте модули QD-U02B+, QD-U03C+, QD-U05PG+, QD-U05PGC+, QD-U08PG+, QD77DC. Для полу-промышленных сплит-систем кассетного и напольно-подпотолочного типа, где необходимо включать дренажную помпу подойдет QD-U30A. Для канального, и колонного типа выбирайте модуль QD-U12A – в нем есть функция включения электрического калорифера и ионизации.

Все модели универсальных модулей управления кондиционером (УМУК) торговой марки QUNDA.

Выбор универсального модуля управления для настенной сплит-системы зависит в первую очередь от типа двигателя вентилятора внутреннего блока:

Какой двигатель вентилятора внутреннего блока в вашей сплит-системе? Много-обмоточный или PG двигатель или же DC invertor.

PG –motor имеет как правило это же обозначение (PG или GP) на шильдике или в названии модели. Так же PG двигатель легко узнать по тому, что с него выходят два шлейфа проводов. В каждом из шлейфов по 3 провода. Более толстые провода идут на разъем больших размеров (разъем «мама» на 5 контактов, но из них задействованы только 3 – это провода управления скоростью двигателя и пускового конденсатора.

Внимание! Ёмкость пускового конденсатора написана на шильдике двигателя. Именно конденсатор такой ёмкости нужно снять со старой платы и подсоединить к двигателю, согласно схеме, нарисованной на шильдике двигателя. Можете заказать такой конденсатор у нас http://splitoff.ru/zapchasti-dlya-kondicionera/kondensatory-puskovye-cbb61-dlya-dvigatelej.html

Иногда конденсатор расположен внутри двигателя. В этом случае, такое размещение будет обозначено на схеме. Если пусковой конденсатор выносной, то его соединение будет обозначено на схеме пунктиром.

Многообмоточный двигатель имеет один разъем «мама» с 5-ю проводами.

Итак, если в вашей сплит-системе многообмоточный двигатель, то выбираем модели: QD-U02B+, QD-U03C+.

Если двигатель PG, то выбираем модели QD-U05PG+, QD-U05PGC+, QD-U08PG+.

Если во внутреннем блоке стоит двигатель вентилятора DC invertor, то нужно выбирать модель QD77DC.

У многообмоточного двигателя имеется несколько выводов: общий, а также минимальная, средняя и максимальная скорость вращения вентилятора.

Чтобы определить какой из них с максимальной скоростью – измерьте сопротивления обмотки относительно общей: где будет самое маленькое сопротивление – там максимальная скорость вентилятора.

Компрессор и вентилятор наружного блока в некоторых моделях сплит-систем включаются одновременно, через реле на 30 Ампер. Поэтому нужно быть уверенным, что суммарный ток компрессора и вентилятора наружного блока не должен превышать это значение. Если ток потребления больше, то необходимо поставить в наружном блоке дополнительное реле (контактор) с необходимым током коммуникации. Реле с электронного модуля будет подавать ∼220 В на контактор, а он в свою очередь, через свои более мощные контакты будет подавать ∼220 В на компрессор и вентилятор.

Если есть реальная необходимость отключить вентилятор наружного блока при работе сплит-системы на тепло, то рекомендую поставить в наружном блоке реле, с током коммутации, превышающим ток потребления вашего вентилятора наружного блока и коммутировать питание вентилятора отдельно. В этом случае необходимо использовать напряжение ∼220 В, которое подается на 4-х ходовой вентиль при работе сплит-системы на тепло. Нужно использовать реле с нормально замкнутыми контактами. Напряжение на вентилятор нужно подавать через это реле с компрессора.

Плата фотоприемника сделана в таком размере, чтобы подходить к большинству настенных сплит-систем. Если не размеры существенно отличаются, то можно разломить плату фотоприемника на сегменты и закрепить во внутреннем блоке сплит-системы.
